Оформление чертежей. Правила снятия замеров

Общий порядок проведения:

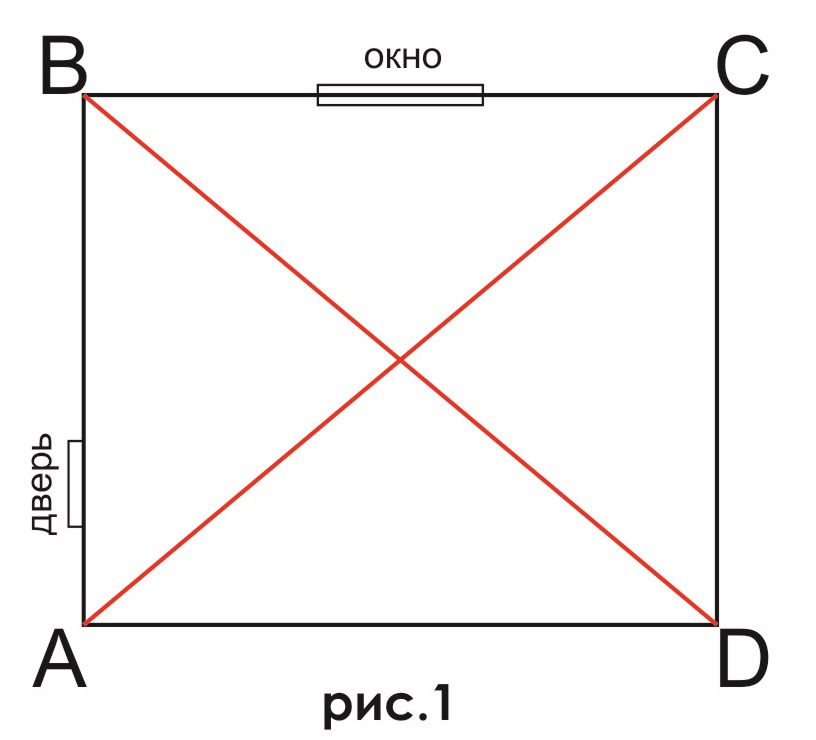

• На основании визуального осмотра рис. 1 нанести на лист оформления чертежа очертания потолка (вид сверху).
• Указать расположение углов, искривлений и других элементов на потолке.
• Отметить на чертеже расположение окон и входа.
• Обозначить все необходимые точки латинским алфавитом с левого нижнего угла по часовой стрелке (А, B, C, D...).
• Снять линейные размеры (AB, BC, CD...).
• Снять диагональные размеры (АC, BD...).
• Обязательно необходимо указать на чертеже производителя ширину, фактуру, цвет натяжного потолка, расположение швов, фотопечати и т.д.

Оформление чертежей и снятие замеров для сложных фигур:

• Для замера круга достаточно указать радиус

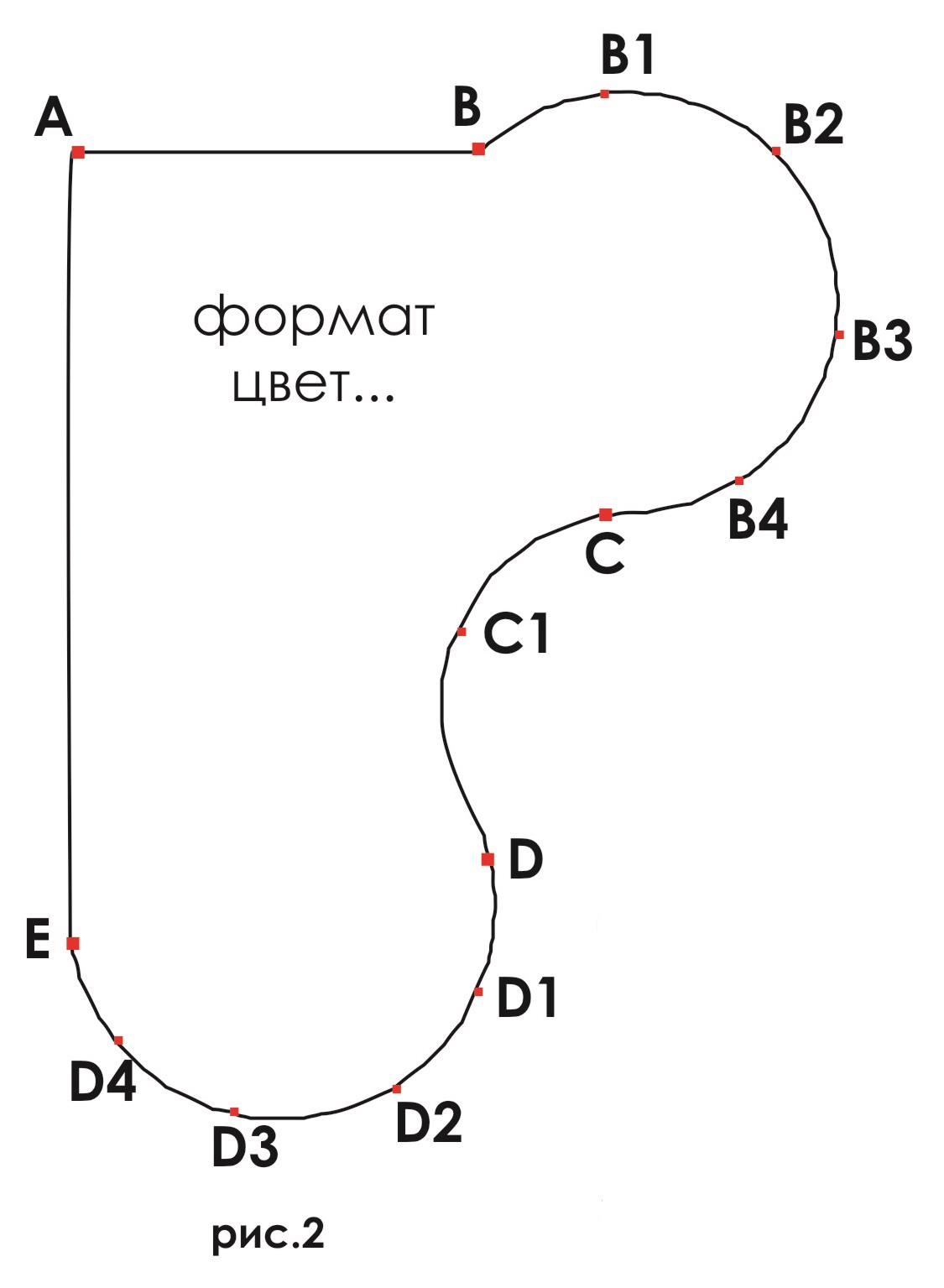

• Для снятия замеров сложных криволинейных фигур, наряду с линейными размерами, необходимо указывать дополнительные данные (рис.2):

1. Разбить все криволинейные участки точками через каждые 30-40 см (B1, B2, B3, B4...).
2. Привязать каждую точку дуги минимум к двум точкам основной фигуры (EB1 и BB1, EB2 и BB2...ED4 и BD4).
3. Измерить расстояние от начала кривой до конца по дуге и по прямой.
