Инструкция по замерам натяжных потолков по гарпунной системе крепления

Общие положения замера

Замер помещения для последующей установки натяжного потолка является крайне важной процедурой от которой зависят буквально все этапы от построения потолка до его монтажа. Для конструктора-замерщика важно понимать до конца процесс замера, что бы в дальнейшем не возникло сложностей с построением, раскроем и монтажем натяжного потолка.

Снимать замеры важно с максимальной точностью и пониманием того, что именно хочет заказчик, поэтому навыки переговоров должны быть на уровне. Конструктор-замерщик должен быть подкован в знаниях разнообразия материалов, фактур, конструкций и вообще возможностей натяжных потолков, а так же должен владеть навыками активных продаж и дипломатии.

Если есть дизайн-проект, необходимо его детально изучить, проверить техническую возможность его исполнения, выяснить какие посторонние работы или материалы могут помешать или усложнить процесс работы.

Например:

  • электрическая проводка,
  • скрытый трубопровод,
  • кондиционер, за временный демонтаж которого, необходимо будет дополнительно платить,
  • уже смонтированная мебель, серьезно затрудняющая доступ к стене на уровне крепления багета и т.д.

Если нет утвержденного дизайн проекта, все эти моменты должны быть выяснены на этапе чистового замера. Помимо технических вопросов, часто требуются рекомендации по конструктивным и цветовым решениям, так как практический опыт работы именно с этим материалом дает возможность конструктору-замерщику более живо представить себе конечный вариант. После выяснения всех деталей можно приступать к замерам.

Если в вашем проекте присутствуют конструкции, необходимо сделать эскиз, а для замера разметку на стенах и потолке (по необходимости). Бывают случаи, когда замер можно сделать только после монтажа конструкции. В данном случае делается эскиз потолка и конструкции (подпись клиента), производится предварительный расчет договорной стоимости. Чистовой замер производится после монтажа конструкции (на чертеже подпись клиента). В данном случае, в договоре рекомендуем устанавливать сроки выполнения с момента чистового замера.

Перед началом измерения рекомендуется заполнить бланк чертежа (см. Приложение 1): схематично вычертить конфигурацию помещения (вид сверху), проставить все буквенные обозначения углов или точек на криволинейном участке, записать все размеры, которые предполагается снять (первой буквой в отрезке должна стоять А).

Замеры потолка простой геометрии

Такой способ поможет ничего не забыть. При этом лучше визуально отделить замеры расстояний между точками периметра от диагоналей.

Обозначаются точки буквами латинского алфавита: A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

Начиная с левого нижнего угла (в чертеже) по часовой стрелке. Возможен вариант когда букв алфавита не хватит тогда следует использовать тот же алфавит с индексом 1,2,3 и т.д. (т.е. углы будут обозначены А1, B1, C1 и т.д.). В реальной жизни редкие чертежи требуют более одного алфавита.

Требуемая точность – берем размер до десятых долей сантиметра. Записываются размеры в сантиметрах, сначала все по периметру, потом все возможные диагонали. 1.2.

Замер простых помещений:

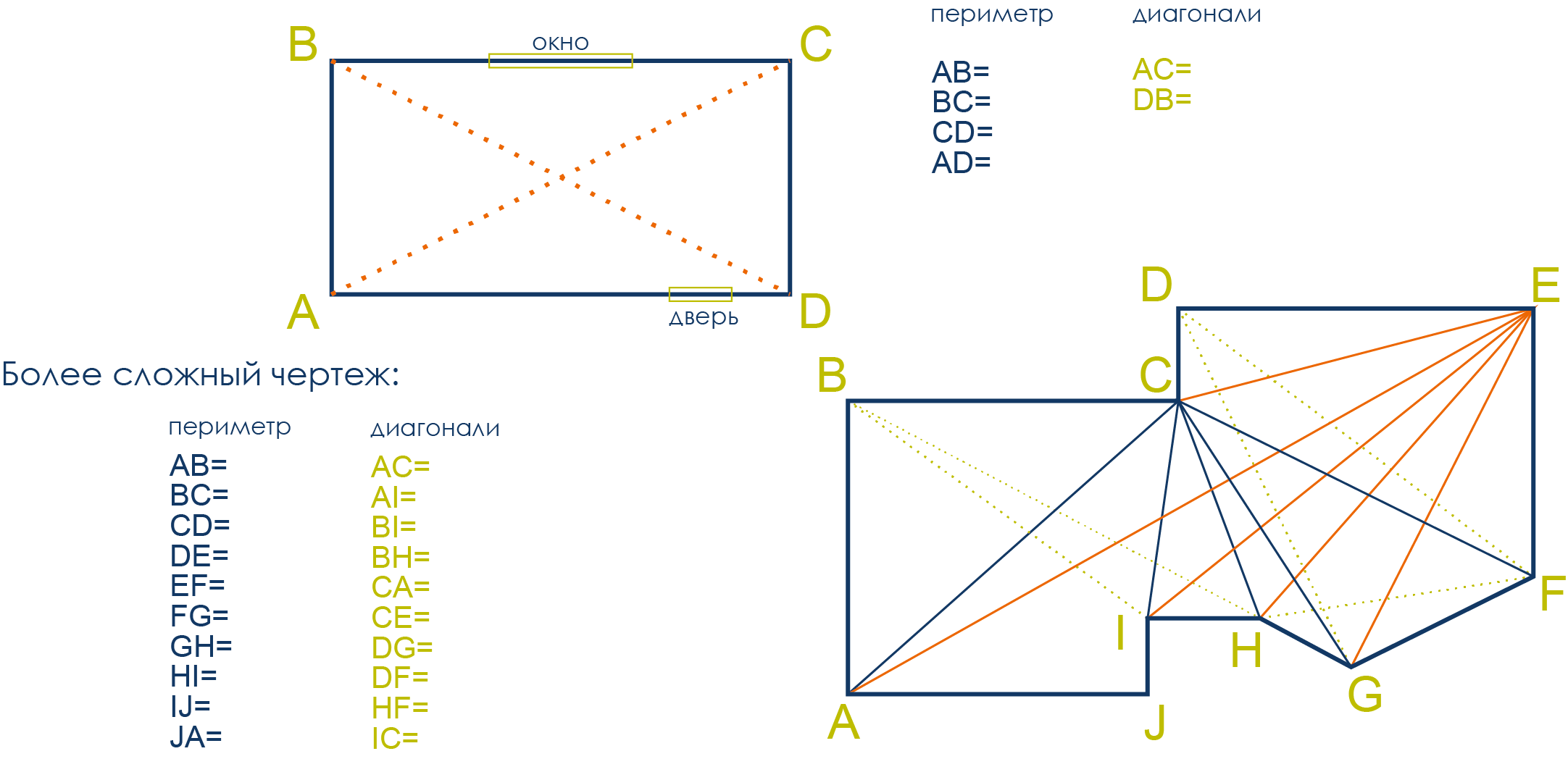

Простыми считаются помещения, не имеющие никаких сложных элементов типа дуг, переходов уровней, колонн и т.д. Тогда чертеж простейшего четырехугольного помещения будет выглядеть так:

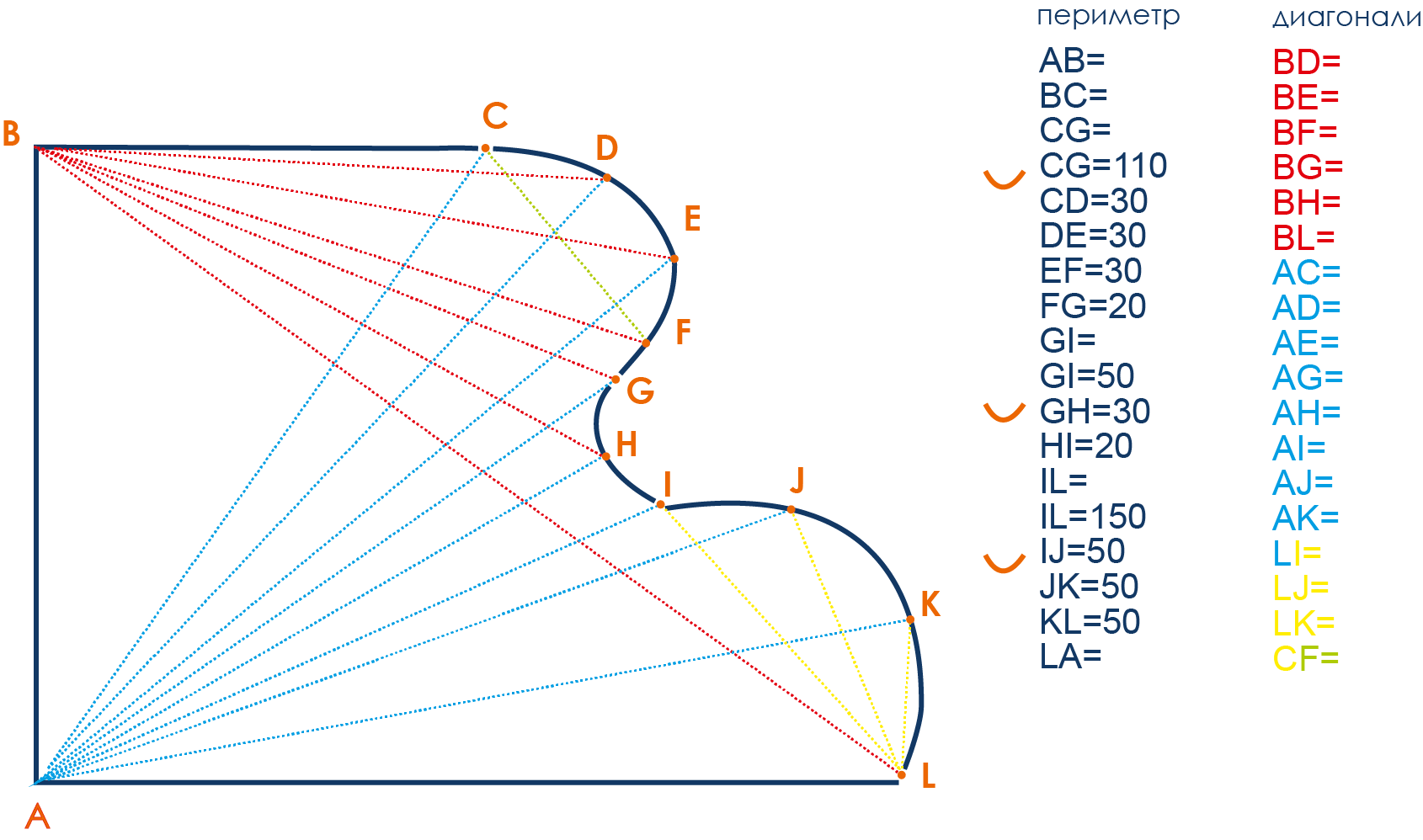

Замеры потолка с криволинейными участками

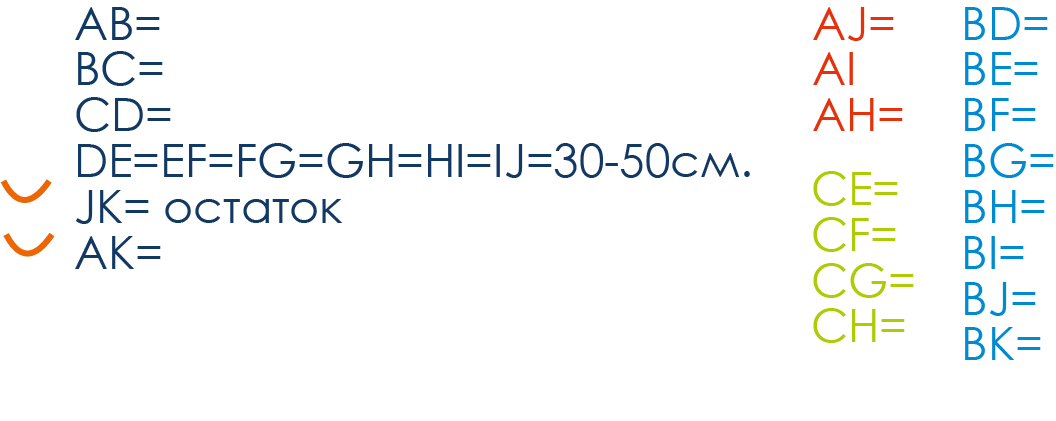

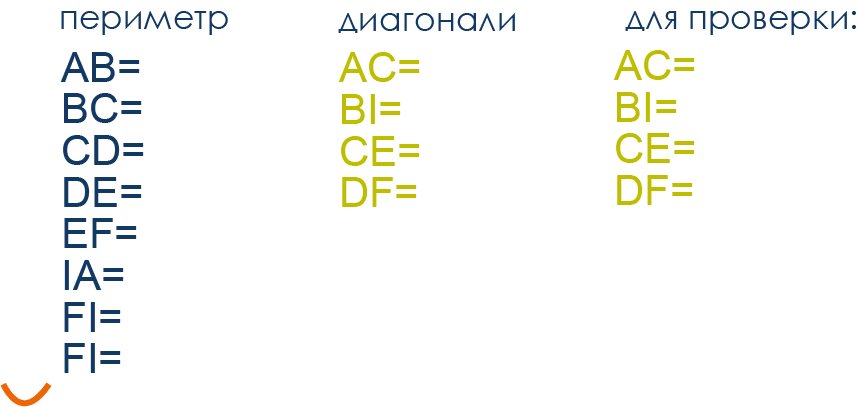

При замере криволинейного участка, дуга разбивается на равные участки:

  • по 30 см. при длине дуги до 120см;
  • по 50 см. при длине дуги более 120см.

Дуга обозначается значком

В каждой точке криволинейного участка необходимо дать минимум две диагонали

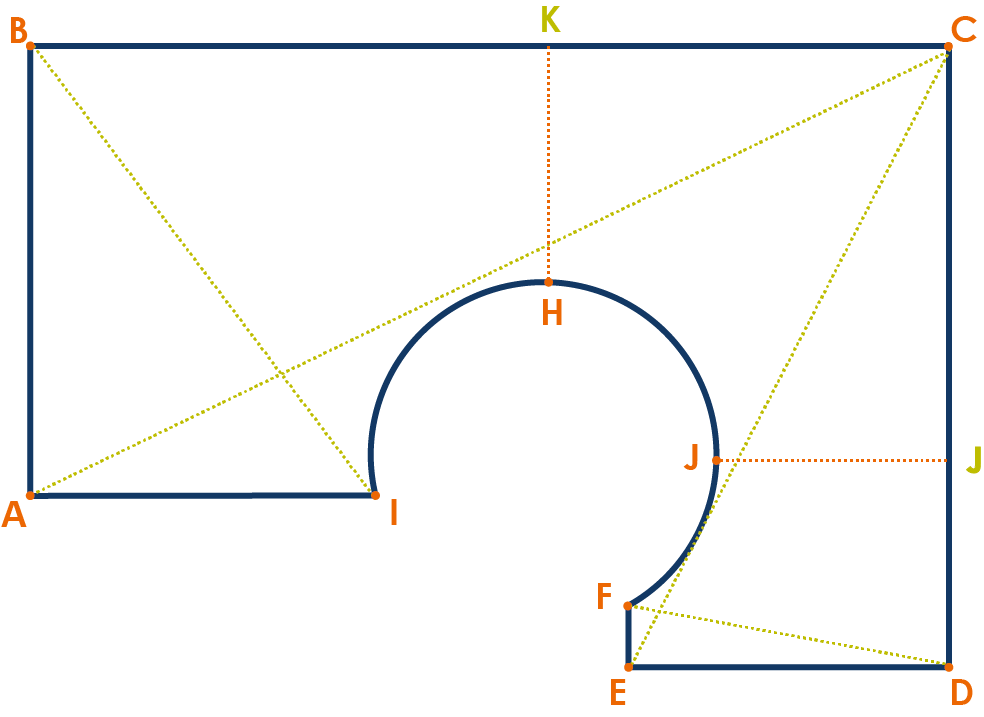

Если необходимо построить простую фигуру и вписать в ее геометрию правильный круг или часть круга, то для построения такого чертежа необходимы такие данные:



Построение данного чертежа упрощено, за счет того, что вписывается правильный круг. Если вписывать иную криволинейную фигуру, то необходимо пользоваться правилами замеров криволинейных участков.

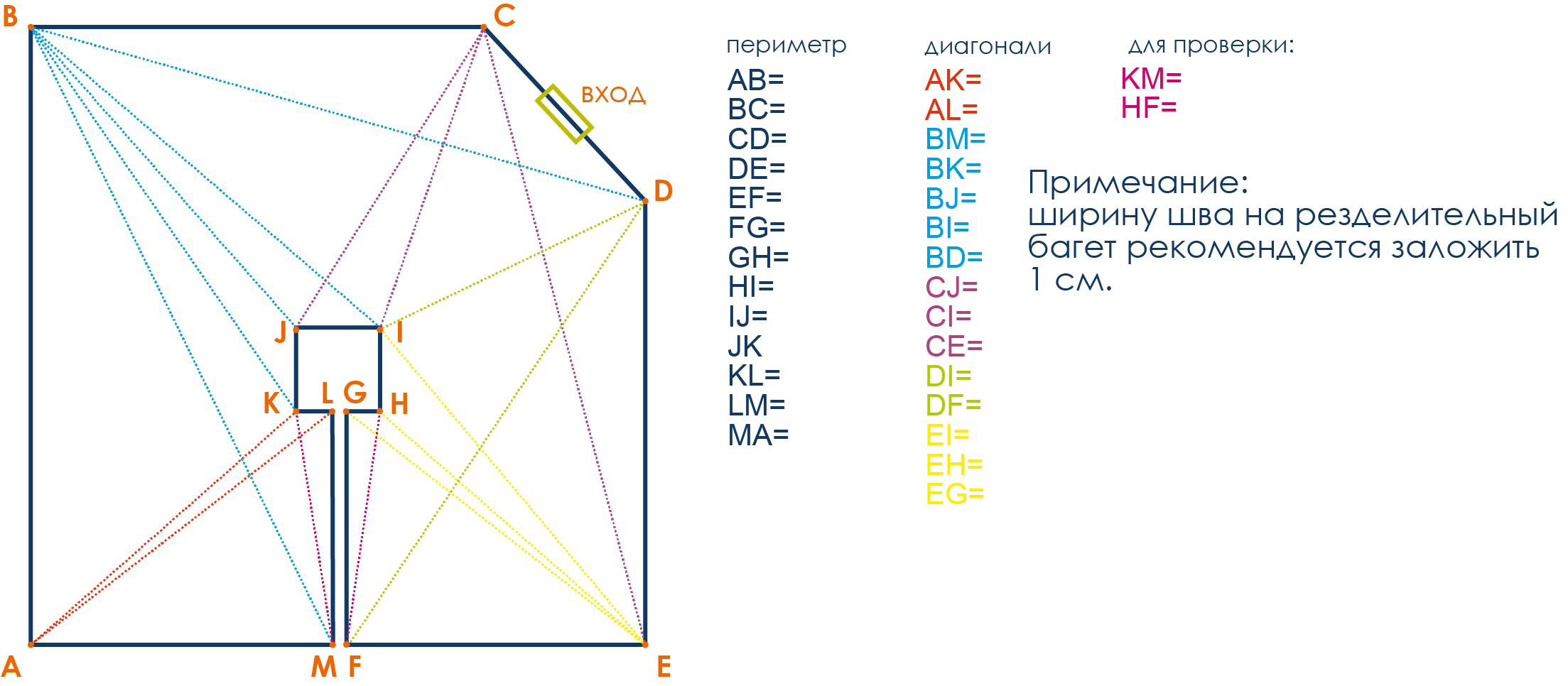

Замер потолка в помещении с колоннами

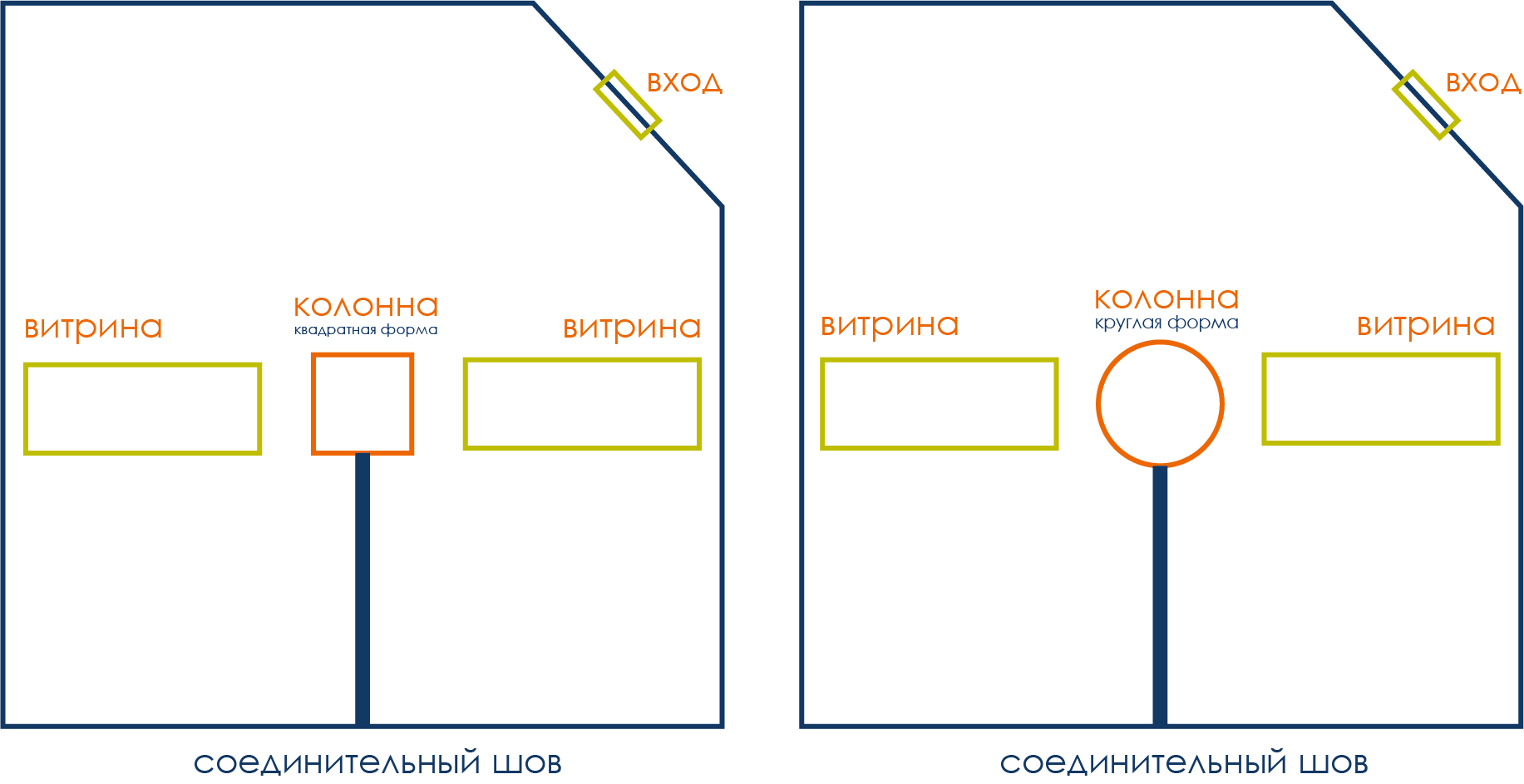

В помещениях с колоннами в отличие от обычных, на натяжных потолках приходится делать разрез. В месте разреза ставятся два невидимых багета, скрепленных между собой. Где же сделать разрез?

  1. Шов должен по минимуму бросаться в глаза;
  2. Шов должен быть по возможности минимальным по длине;
  3. Шов не должен располагаться от угла необходимо отступить минимум 10см.;

Примечание:
Снятие замеров потолка с круглой колонной представляет собой комбинацию снятия замера помещения с прямоугольной колонной и криволинейного участка

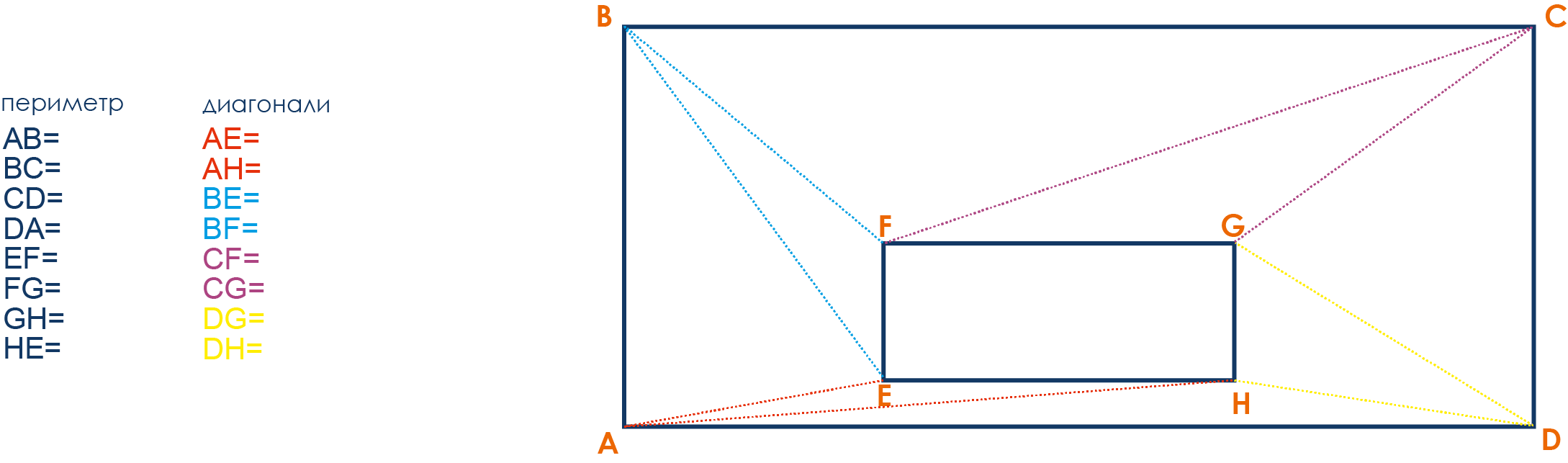

Замер потолка с внутренним вырезом

Замер внутреннего выреза делается по аналогии с замером помещения с колонной. Разница заключается в том, что при монтаже таких потолков не делается разрез, а вырез просто продевается. Такие ситуации могут быть, если натяжной потолок обходит конструкции из гипсокартона, есть выступающие элементы на потолке не идущие до пола и т.д.

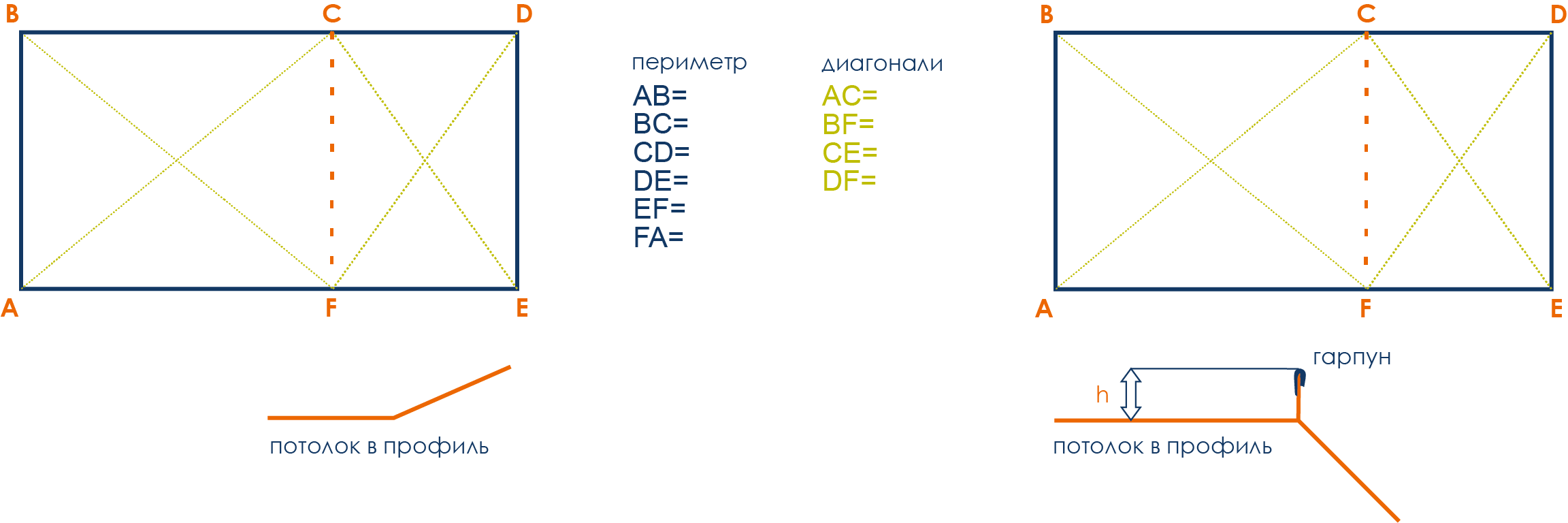

Замер перехода уровня

Замер натяжного потолка с переходом уровня осуществляется следующим образом:

Перегиб вверх

На чертеже обязательно надо указывать значение h - высоты косынки в см. (размер от грани перехода до базового потолка минус 2,5 см.) Рекомендуется делать высоту косынки не менее 5 см. и не более 10см.

Замер потолков без углов

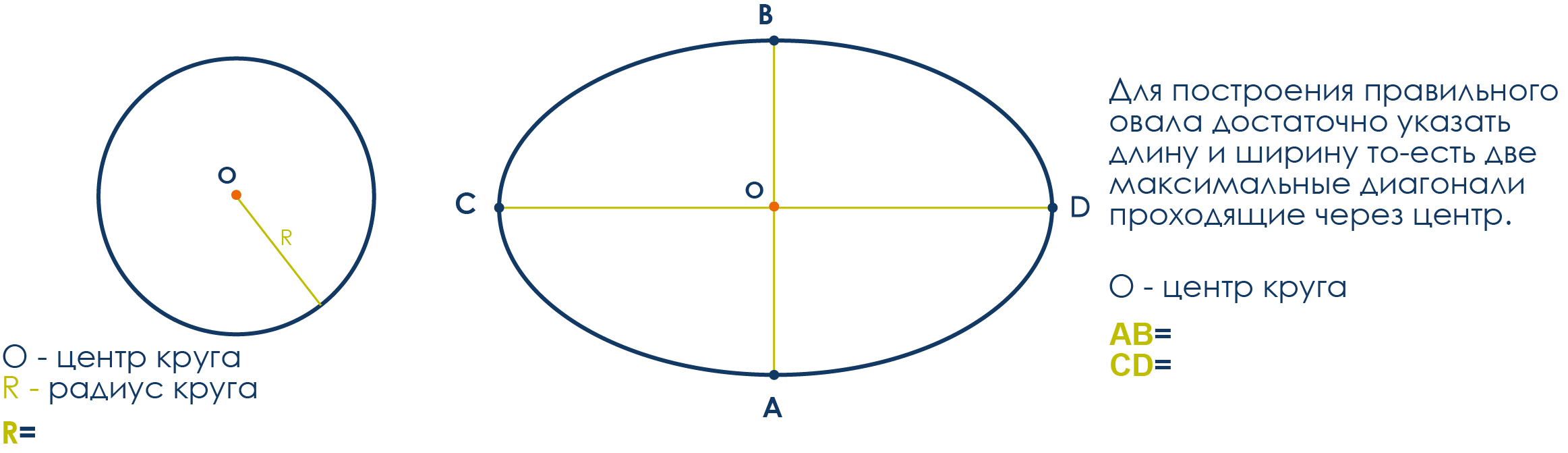

Замер круга и правильного овала

Для помещений в которых необходимо установить натяжной потолок в форме круга достаточно знать радиус круга. Для построения же более сложных фигур типа эллипса, овала, капли и т.д. необходимы следующие замеры:

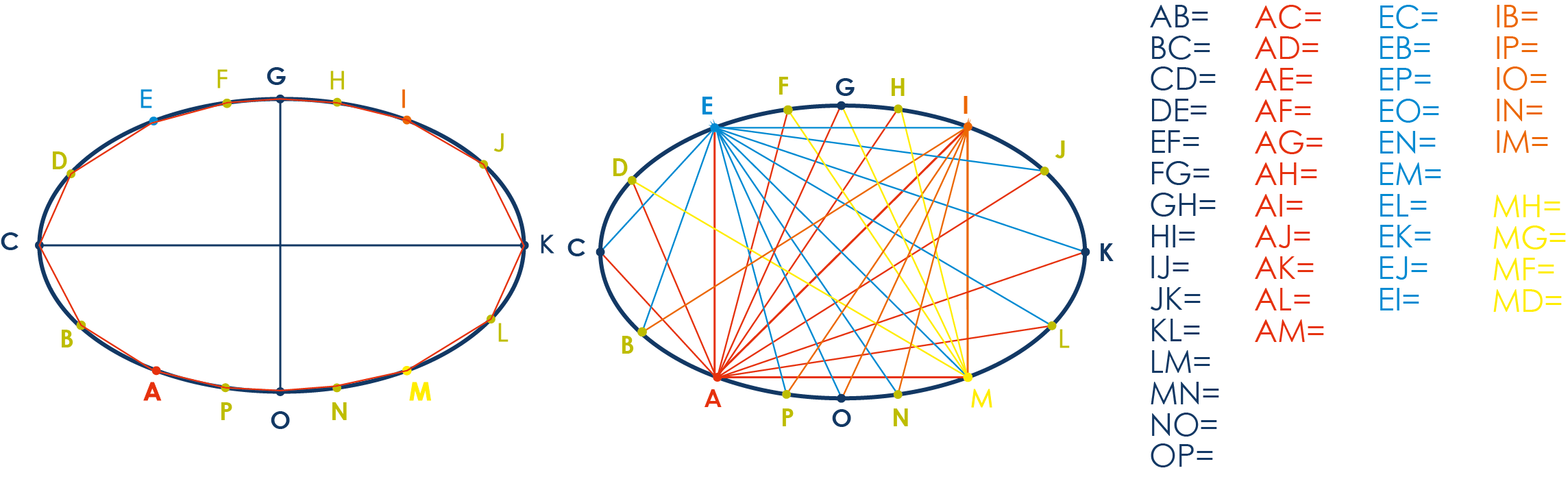

Замер неправильного овала

Для построения овала неправильной формы первым делом необходимо разметить по всему периметру точки замеров с шагом 30-50 см в зависимости от сложности фигуры и ее габаритов. Далее отмерить максимальную длину и ширину. Следующим шагом будет измерение максимального числа диагоналей из каждой точки на противоположную сторону фигуры. Каждая точка должна иметь минимум две диагонали, а некоторые для проверки могут иметь и более. Проше всего промерять максимальное число диагоналей из двух-трех точек на всю фигуру. Если есть возможность замерять длины отрезков дуг, это будет не лишним. Чем больше будет данных, тем точнее получится фигура и тем проще будет установить натяжной потолок в последствии.

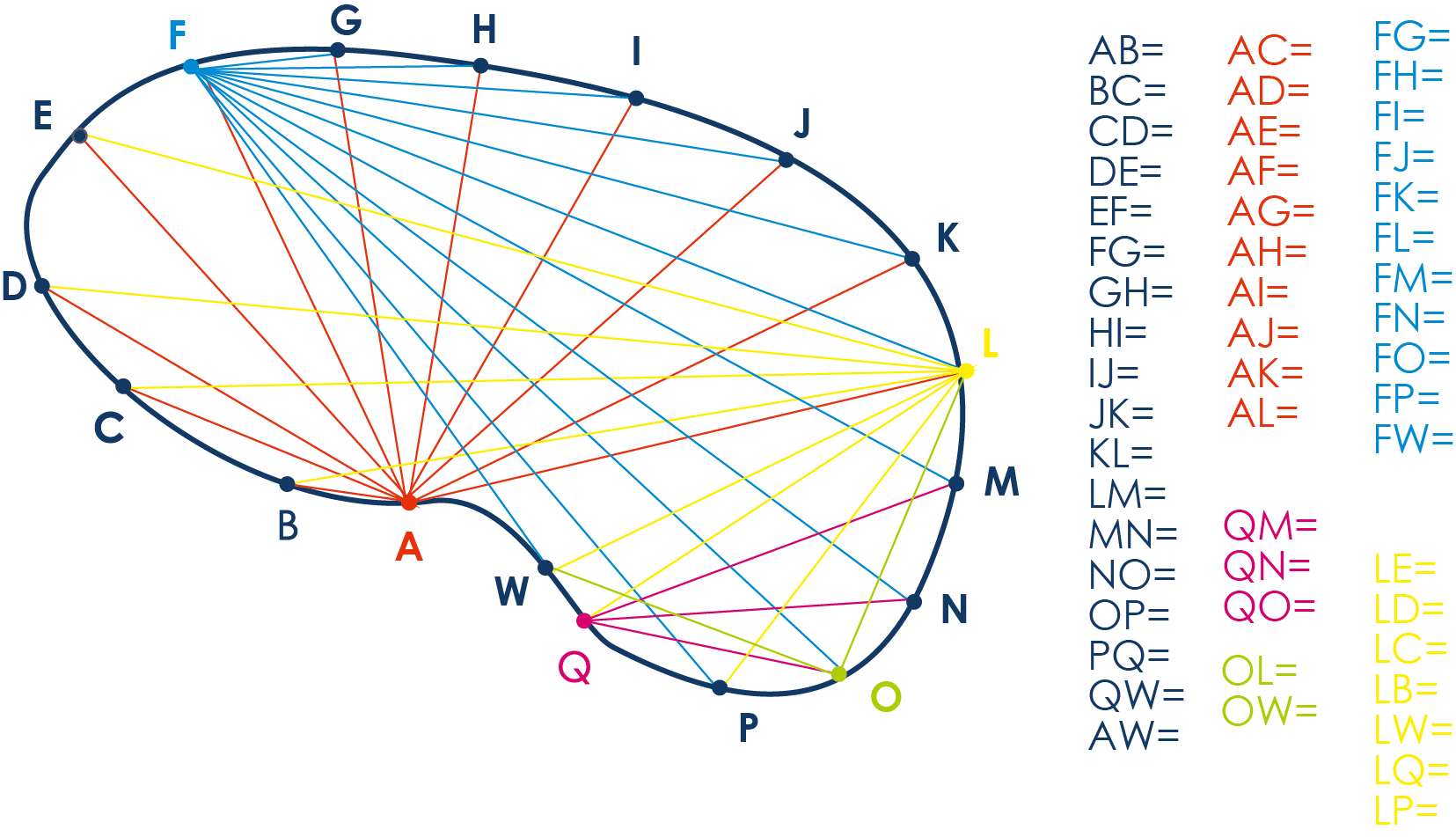

Сложные фигуры типа «облако»

Первым делом отмечаются точки изменения кривизны стены. То-есть в тех местах, где вогнутые участки переходят в выпуклые. Далее образовавшиеся дуги между этими контрольными точками разбиваются на участки, построение которых осуществляется согласно правилам замера криволинейных участков. Надо помнить, что обязательно к каждой точке должно быть как минимум две диагонали

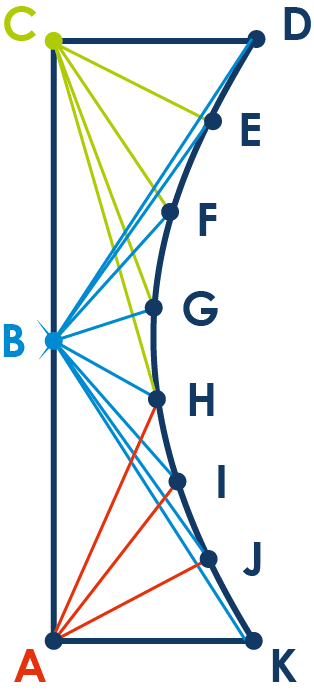

Иногда для получения более объективной картины необходимо ввести одну или несколько точек вне фигуры. Желательно что бы выбранная точка была на противоположной стороне от необходимой дуги и из нее можно было померить максимальное количество диагоналей. Тогда замер приобретает вид:



В дуга имеет сильное искривление, помимо длины дуг необходимо дополнительно указывать длины прямолинейных отрезков: DE, EF, FG, GH, HI, IJ, JK
